| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Prova |
| प्रमाणन: | Null |
| मॉडल संख्या: | बीएम300 |
| न्यूनतम आदेश मात्रा: | 1 पीसी (नमूना स्वीकार्य) |
| मूल्य: | by enquiry |
| पैकेजिंग विवरण: | छोटे से बॉक्स और गत्ते का डिब्बा द्वारा |
| प्रसव के समय: | नमूने के लिए 1-7 दिन, थोक के लिए 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
| प्रोडक्ट का नाम: | 1डी और 2डी बारकोड स्कैनिंग मॉड्यूल | इंटरफ़ेस प्रकार:: | यूएसबी, यूएआरटी आरएस232, यूएआरटी टीटीएल, आरएस -485 |
|---|---|---|---|
| आयाम: | 29.8 मिमी x 14.8 मिमी x 3 मिमी (मोटाई) | बिजली की आपूर्ति: | 3.0V ~ 3.6V, विशिष्ट ऑपरेटिंग वोल्टेज 3.3V |
| हाई लाइट: | दो आयामी कोड स्कैनर,1d 2d बारकोड स्कैनर |
||

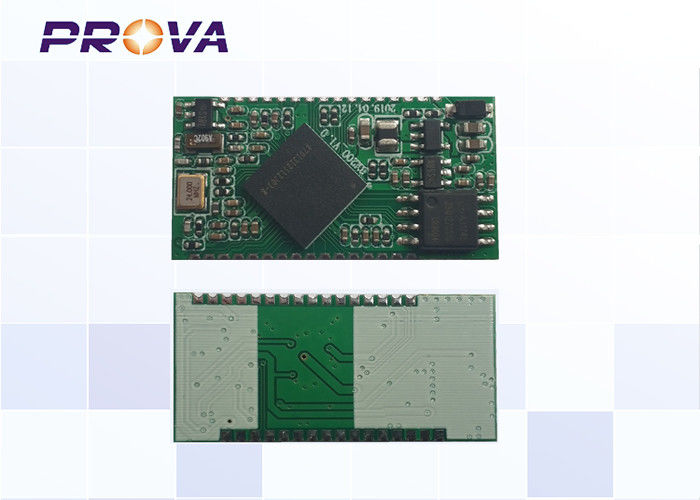

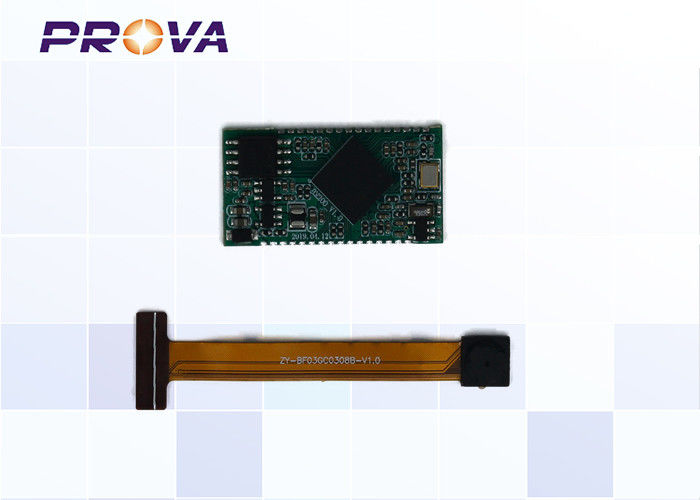

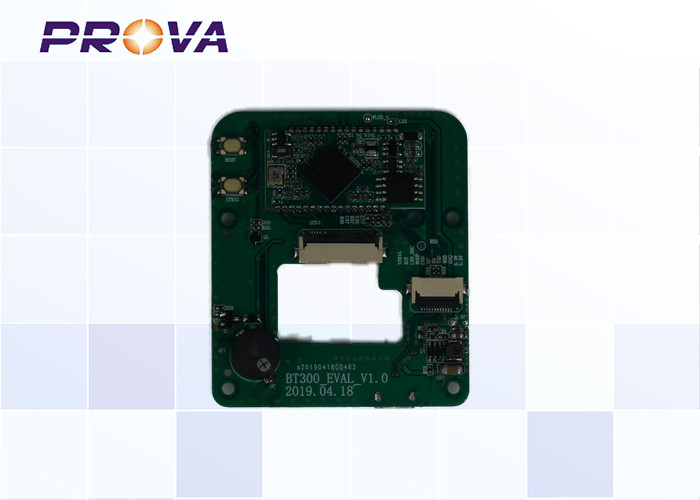

BM300 एक स्व-डिज़ाइन किया गया, अत्यधिक एकीकृत, उच्च-स्थिरता द्वि-आयामी कोड स्कैनिंग मॉड्यूल है।
BM300 स्टैंप होल पैच डिज़ाइन, कुल 32 पिन, SOP पैकेज, 29.8MM * 14.8MM * 3MM अल्ट्रा-छोटे आकार को अपनाता है, उत्पाद की मात्रा के प्रति संवेदनशील के लिए एक्सेस कंट्रोल, सेल्फ-सर्विस उपकरण, स्कैन कोड बॉक्स आदि में एम्बेड किया जा सकता है। उत्पाद।
यह दस्तावेज़ BM300 मॉड्यूल के हार्डवेयर इंटरफ़ेस, विद्युत विशेषताओं, यांत्रिक आयामों और उत्पादन आवश्यकताओं को परिभाषित करता है।इस दस्तावेज़ के माध्यम से, ग्राहक विभिन्न प्रकार के स्कैनिंग कोड उत्पादों के लिए BM300 मॉड्यूल को शीघ्रता से लागू कर सकते हैं।
बिजली की आपूर्ति: VCC_IN आपूर्ति वोल्टेज रेंज 3.0V ~ 3.6V, विशिष्ट ऑपरेटिंग वोल्टेज 3.3V।
बिजली की बचत: स्टैंडबाय मोड में वर्तमान 33mA।
तापमान: सामान्य ऑपरेटिंग तापमान -20 ℃ ~ 70 ℃, भंडारण तापमान -40 ℃ ~ 80 ℃।
सीरियल पोर्ट: सीरियल संचार इंटरफ़ेस, टीटीएल स्तर संकेत, 1200 बीपीएस से 115200 बीपीएस दर का समर्थन कर सकता है, डिफ़ॉल्ट कॉन्फ़िगरेशन 115200 बीपीएस, 8 डेटा बिट्स, कोई चेक नहीं, 1 स्टॉप बिट है।
यूएसबी पोर्ट: यूएसबी कीबोर्ड इम्यूलेशन डिवाइस पर आधारित यूएसबी एचआईडी-केबीडब्ल्यू को प्लग-एंड-प्ले डिवाइस के रूप में सीधे पीसी से जोड़ा जा सकता है।ड्राइवरों को स्थापित करने की आवश्यकता नहीं है।
आकार: 29.8 मिमी (लंबाई) * 14.8 मिमी (चौड़ाई) * 3 मिमी (मोटाई)
निम्नलिखित आंकड़ा एक कार्यात्मक ब्लॉक आरेख है जो मुख्य कार्यों को दर्शाता है:
| पिन# | संकेत | मैं/ओ | विवरण |
| 1 | वीसीसी_आईएन | - | 3.3V बिजली इनपुट 3.0V ~ 3.6V, बिजली की आपूर्ति 1A या अधिक वर्तमान प्रदान करनी चाहिए |
| 2 | जीएनडी | - | पावर ग्राउंड |
| 3 | जीएनडी | - | पावर ग्राउंड |
| 4 | LED_DEC_G | हे | डिकोडिंग ग्रीन इंडिकेटर लाइट कंट्रोल सिग्नल आउटपुट;आउटपुट हाई/लो लेवल कंट्रोल इंडिकेटर ड्राइविंग सर्किट, आउटपुट हाई इंडिकेटर लाइट |
| 5 | LED_DEC_B | हे | नीली बत्ती नियंत्रण आरक्षित पिन |
| 6 | भनभनाना | हे | बजर नियंत्रण सिग्नल आउटपुट;आउटपुट पीडब्लूएम सिग्नल बजर ड्राइव सर्किट को नियंत्रित करता है, जब पीडब्लूएम सिग्नल आउटपुट होता है, तो बजर "बी बी" ध्वनि का उत्सर्जन करता है |
| 7 | BOOT_SEL0 | मैं | मुख्य चिप कार्य मोड पिन को उच्च स्तर पर सामान्य रूप से काम करने के लिए स्विच करता है, और निम्न स्तर पर अपग्रेड मोड में प्रवेश करता है, और ऑनलाइन अपग्रेड के लिए आरक्षित है |
| 8 | UART_RX0 | मैं/ओ | यूएआरटी डेटा रिसेप्शन |
| 9 | UART_TX0 | मैं/ओ | यूएआरटी डेटा ट्रांसमिशन |
| 10 | LED_ILM | हे | प्रकाश नियंत्रण सिग्नल आउटपुट भरें;आउटपुट हाई/लो लेवल कंट्रोल फिल लाइट ड्राइव सर्किट, आउटपुट हाई फिल लाइट चालू है |
| 1 1 | एनट्रिग | मैं | ट्रिगर कुंजी इनपुट सिग्नल, रीडिंग ट्रिगर करने के लिए 10ms से अधिक के लिए निम्न स्तर रखें |
| 12 | रीसेट | मैं | सिग्नल इनपुट रीसेट करें, सक्रिय कम, डिवाइस को रीसेट करने के लिए 1ms से अधिक के लिए कम रखें |
| 13 | यूएसबी_डीएम | मैं/ओ | यूएसबी संचार डी- डेटा सिग्नल |
| पिन# | संकेत | मैं/ओ | विवरण |
| 14 | यूएसबी_डीपी | मैं/ओ | यूएसबी संचार डी + डेटा सिग्नल |
| 15 | जीएनडी | - | पावर ग्राउंड |
| 16 | OUT_2V8 | - | कैमरा 2.8V बिजली आपूर्ति आउटपुट, अधिकतम आउटपुट वर्तमान 100mA |
| 17 | पीसीएलके | मैं | वीडियो घड़ी सिग्नल इनपुट |
| 18 | एमसीएलके | हे | क्लॉक सिग्नल आउटपुट |
| 19 | जीएनडी | - | पावर ग्राउंड |
| 20 | डीआई_एचएस | मैं | वीडियो लाइन सिग्नल इनपुट |
| 21 | डीआई_वीएस | मैं | वीडियो फ़ील्ड सिग्नल इनपुट |
| 22 | DI_D7 | मैं | वीडियो डेटा सिग्नल इनपुट 7 |
| 23 | DI_D6 | मैं | वीडियो डेटा सिग्नल इनपुट 6 |
| 24 | DI_D4 | मैं | वीडियो डेटा सिग्नल इनपुट 4 |
| 25 | DI_D0 | मैं | वीडियो डेटा सिग्नल इनपुट 0 |
| 26 | DI_D5 | मैं | वीडियो डेटा सिग्नल इनपुट 5 |
| 27 | DI_D2 | मैं | वीडियो फ़ील्ड सिग्नल इनपुट 2 |
| 28 | DI_D1 | मैं | वीडियो घड़ी सिग्नल इनपुट 1 |
| 29 | DI_D3 | मैं | वीडियो लाइन सिग्नल इनपुट 3 |
| 30 | डीआई_पीडब्ल्यूडी | हे | कैमरा CMOS चिप स्लीप मोड कंट्रोल, 0: नॉर्मल ऑपरेटिंग मोड, 1: स्लीप मोड |
| 31 | एससीएल | मैं/ओ | I2C_SCL |
| 32 | एसडीए | मैं/ओ | I2C_SDA |
BM300 के डिज़ाइन और उपयोग के दौरान स्थैतिक-विरोधी उपायों पर ध्यान दें।
एंटी-स्टेटिक कलाई का पट्टा पहनने और कार्य क्षेत्र को ग्राउंड करने जैसे उपायों पर ध्यान दें।
